Объекты

Раздел Объекты предназначен для создания, просмотра и управления объектами.

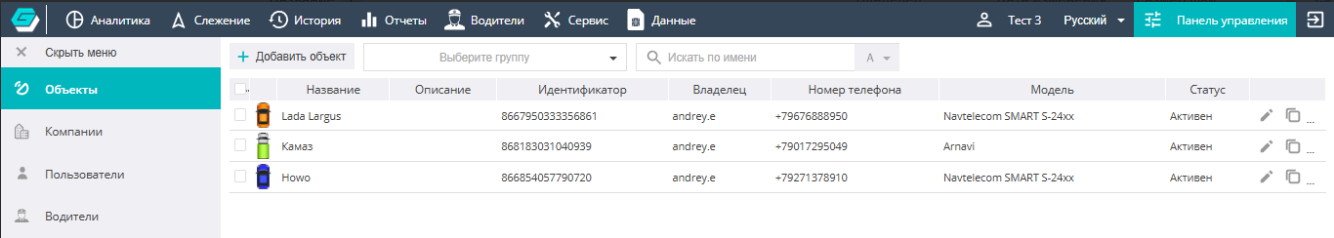

В центральной области отображается перечень объектов, доступных пользователю. Для конечного пользователя список видимых им объектов ограничен: это либо те объекты, которые он сам создал в системе, либо те, за которыми ему разрешено наблюдение.

Ввод нового объекта в систему

Диалог редактирования объекта содержит много настроек, которые сгруппированы при помощи вкладок. Ниже приведена информация по каждой вкладке и разъяснения о назначении основных параметров.

Свойства объекта

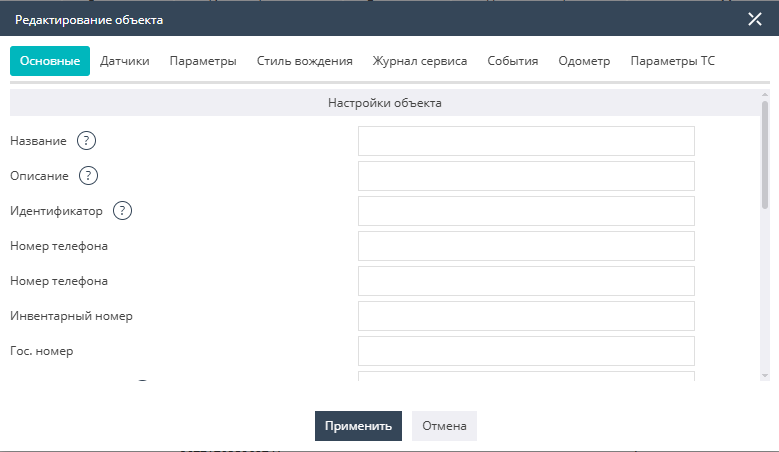

1. Основные

Вкладка содержит общие сведения об объекте, такие как идентификатор объекта, его название, комментарий (описание), номера сим-карт, установленных в него, государственный регистрационный номер, модель установленного оборудования, часовой пояс, настроенный в устройстве. Так же здесь отражаются данные для визуализации объекта в системе: иконка, цвет трека, принадлежность к группам и т.п.

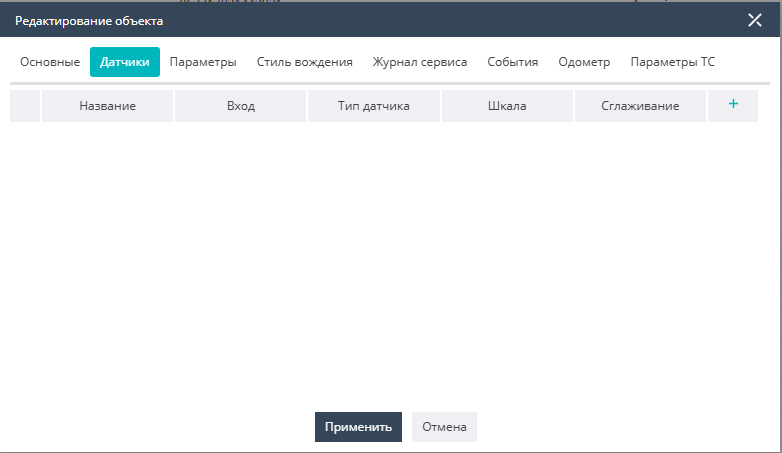

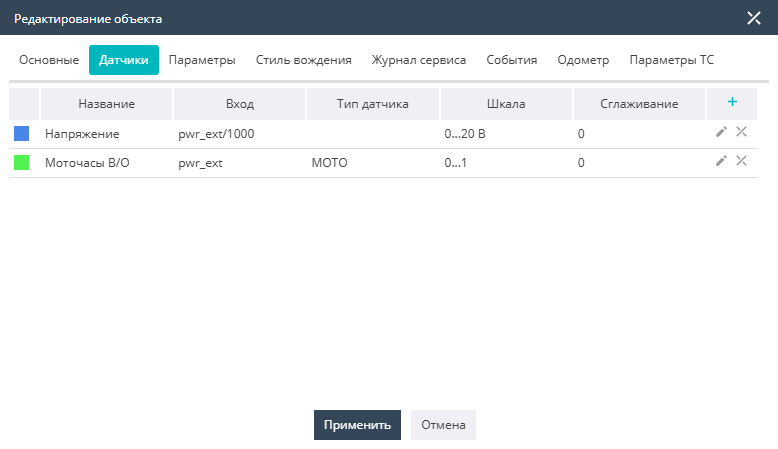

2. Датчики

Вкладка предназначена для конфигурирования датчиков объекта и содержит список всех ранее добавленных датчиков с указанием названия, типа подключения и другой наиболее важной информации. Получение полной информации о датчиках и их редактирование доступны через диалог конфигурирования датчиков. Конфигурирование датчиков подробнее описано ниже в разделе Конфигурирование датчиков.

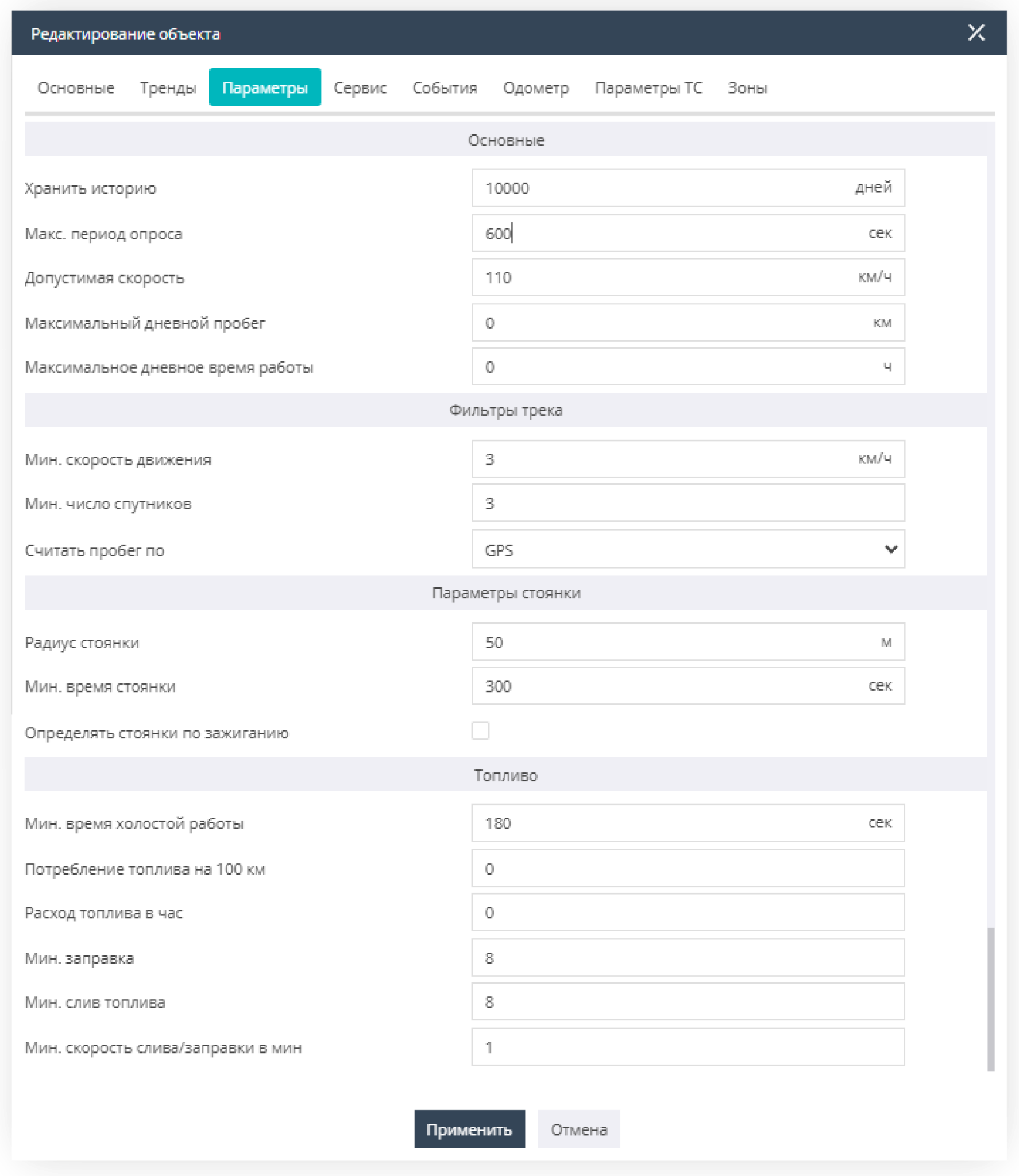

3. Параметры

Вкладка предназначена для установки различных параметров объекта, таких как: время хранения данных, максимальный период опроса объекта, максимальная допустимая скорость, максимальный дневной пробег и время работы. Эти настройки выполняются в подразделе Основные.

В подразделе Фильтры трека настраивается фильтрация трека: задание минимальной скорости движения, минимального количества спутников и метод учёта пробега — по одометру или спутникам.

В подразделе Параметры стоянки определяются минимальное время и радиус стоянки. Здесь также производится настройка учёта стоянок по датчику Зажигания.

В подразделе Топливо задаются параметры для настройки фильтрации топлива: минимальное время холостой работы, минимальный слив и минимальная заправка, скорость заправки/слива (литров в минуту), определение заправок и сливов в движении.

4. Стиль вождения

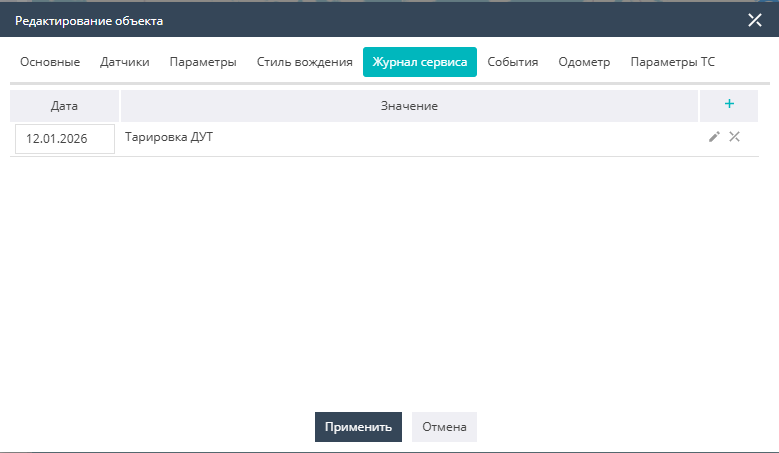

5. Журнал сервиса

Здесь содержится информация в формате журнала для учёта сервисного обслуживания объекта. Содержит два вида полей: дату внесения записи и саму произвольную информационную запись. Даты и текстовые записи допускаются к редактированию.

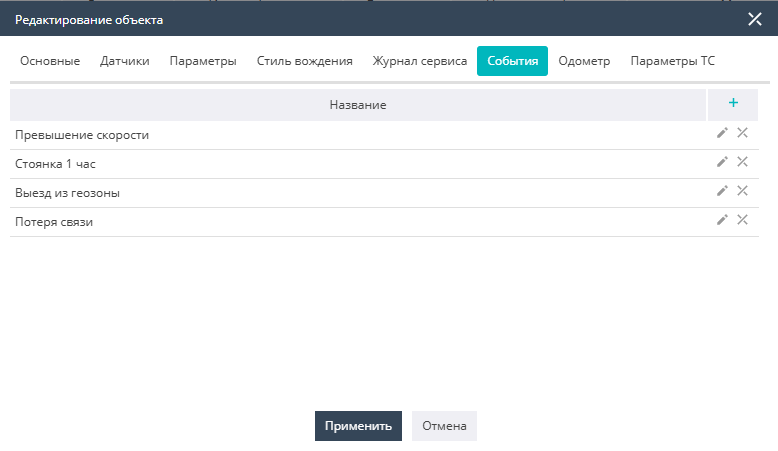

6. События

Вкладка предназначена для управления правилами оповещения пользователей, которые применяются к данному объекту. Следует учесть, что для объекта не будут генерироваться никакие события, кроме критичных, пока с ним не связано хотя бы одно правило оповещения. Список событий возможно корректировать или редактировать сами события.

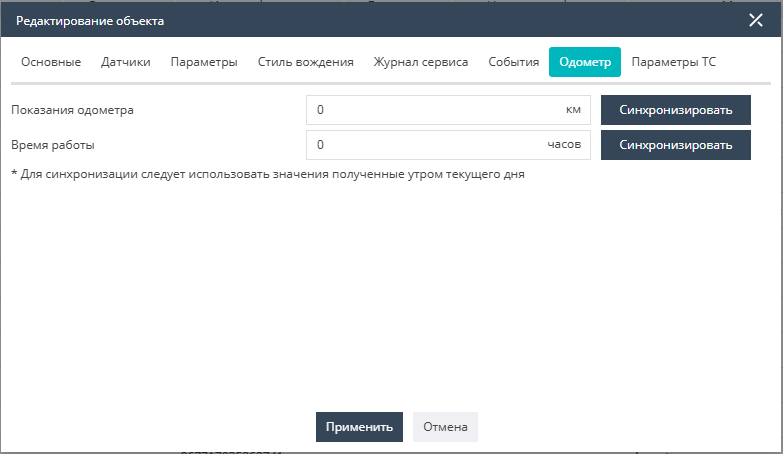

7. Одометр

Вкладка предназначена для задания текущих значений одометра и счётчика моточасов. Данные задаются по состоянию на начало текущих суток и используются как начальные значения для дальнейших расчётов. В дальнейшем данные можно корректировать, задавая новые значения.

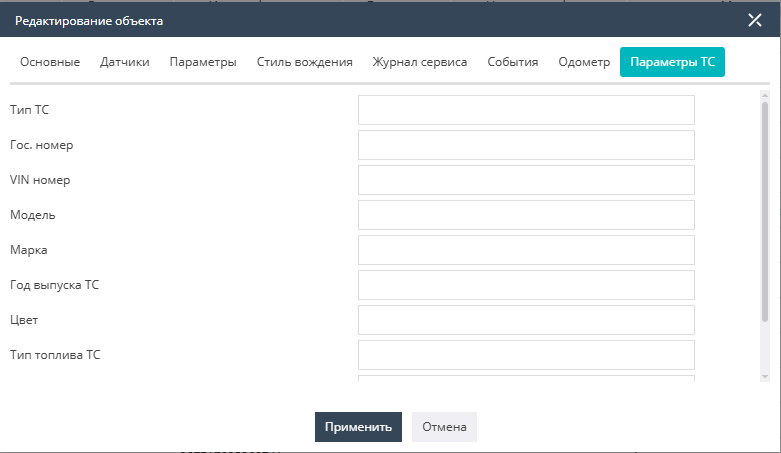

8. Параметры ТС

На данной вкладке содержится справочная техническая информация о транспортном средстве, такая как марка, модель ТС, тип топлива, объём и мощность двигателя и т.д.

Конфигурирование датчиков

Диалог конфигурирования датчиков открывается из диалога настройки датчиков объекта: для добавления нового или редактирования существующего датчика. Содержит три раздела.

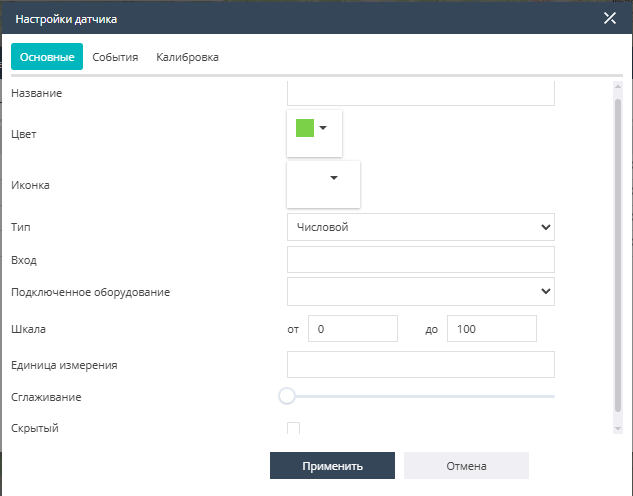

1. Основные

Содержит основные параметры датчика: его название, цвет, единицы измерения.

Другие параметры датчиков:

• Тип датчика — указание цифровой или дискретный датчик.
• Вход — предназначен для указания параметра — источника данных для датчика, а также записи формулы или другого выражения, которое будет применено к рассчитанным значениям датчика. Имя параметра зависит от применяемого навигационного оборудования и его протокола. Данные могут приниматься по ретрансляции, и наименование параметров будет зависеть от протокола ретрансляции, по которому в систему передаются данные. Основной список параметров приведён в таблице ниже.
• Подключённое оборудование — определяет использование датчика в расчётах, отчётах или привязки к определённому свойству (например, Датчик уровня топлива машины, Уровень топлива навесного оборудования, Зажигание, Счётчики, привязка кода Водителя).
• Шкала — минимальное и максимальное значения датчика. Значения, выходящие за шкалу, будут отброшены.
• Сглаживание позволяет установить степень усреднения точек графика датчика в диапазоне от 1 до 30 ед.
• Скрытый — служит для сокрытия датчика от просмотра в меню Слежение и История.

Список основных параметров

Название	Параметр	Тип датчика
Скорость	speed	Цифровой
Спутники	sats	Цифровой
Внешнее напряжение	pwr_ext	Цифровой
Напряжение АКБ	pwr_int	Цифровой
Сигнал GSM	gsm	Цифровой
Высота над уровнем моря	altitude	Цифровой
Направление движения	course	Цифровой

Указание датчика:

• UNIT — название датчика
• value — значение текущего датчика

События

Позволяет задать диапазон допустимых значений датчика. Выход значений из указанного диапазона будет генерировать тревогу по датчику.

Для числового датчика:

Для дискретного датчика дополнительно можно указать текст для включённого и выключенного состояний:

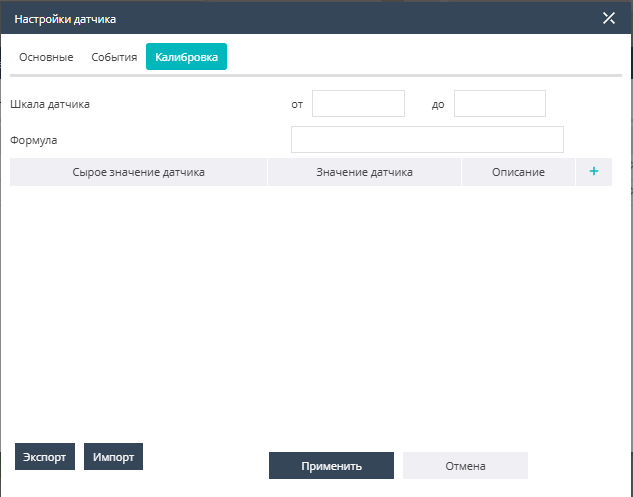

Калибровка

Вкладка Калибровка служит для настройки преобразования сырых данных датчика в пользовательские величины. Эта функция требуется, к примеру, для преобразования данных датчика уровня топлива из напряжения в литры, или для преобразования единиц измерения. Заполненная таблица калибровки может быть экспортирована или импортирована из файла формата MS Excel. В поле Описание можно задавать текстовые названия для значений.

• Допустимые границы — определяет диапазон сырых значений датчика, которые будут приниматься к расчёту.
• Формула — даёт возможность применить арифметические, логические и др. выражения к сырым значениям датчика. Здесь также используются валидационные выражения и выбор бита в параметре датчика.

Основные выражения

В системе ГАЛАКТИКА реализована поддержка арифметических операций в формулах вычисляемых датчиков.

Математические (арифметические) операторы:

Формула	Синтаксис	Описание
( )	( … )	Левая скобка, правая скобка
+	a + b	Оператор сложения
-	a - b	Оператор вычитания
*, х, Х	a*b, aхb, aХb	Оператор умножения
/, ÷	a / b, a÷b	Оператор деления
%	n%	Оператор процента
#	a # b	Остаток от деления (mod)
^	a^b	Возведение в степень

Примеры выражений:

• freq3*30
• rs485fuel_level1*0.985
• value*[Зажигание]
• pwr_ext/1000

В системе ГАЛАКТИКА реализована поддержка условных выражений (if-операторов) в формулах вычисляемых датчиков.

Логические операторы (условные выражения):

Формула	Синтаксис	Описание
&, and	p&q, and(a1, ..., an)	Логическое И
|, or	p | q, or(a1, ..., an)	Логическое ИЛИ
⊽, not	p ⊽ q, not(х)	Логическое НЕ-ИЛИ (NOR)
⊻	p ⊻ q	Исключающее ИЛИ (XOR)
⇒	p ⇒ q	Импликация (IMP)
⇐	p ⇐ q	Обратная импликация (CIMP)
⇔	p ⇔ q	Логическое равенство (EQV)
~	~p	Отрицание
'=	a = b	Равенство
≠	a ≠ b	Неравенство
<	a < b	Меньше
≤	a ≤ b	Меньше или равно
>	a > b	Больше
≥	a ≥ b	Больше или равно
if	if (условие, значение_истина, значение_ложь)	Если
if <Ternary function>	if(cond, expr-if-true, expr-if-false)	Если — Тернарная функция

Примеры выражений:

Выбор параметра: или или или (приоритет убывает): accel_max | brk_max | crn_max

Валидация:

if(pwr_ext>13.6 && speed>1; adc2, 0)

Если напряжение выше 13,6 и скорость выше 1 км/ч, тогда применяем adc2, иначе =0.

if([Зажигание] != 0, value, -1)

Если датчик Зажигание не равен нулю, применяем значение текущего датчика, иначе отбрасываем значение за диапазон.

В системе ГАЛАКТИКА реализована поддержка операций с битами.

Побитовые операции:

Формула	Синтаксис	Описание
@~	@~a	Побитовая унарная инверсия
@&	a @& b	Побитовая операция И
@^	a @^ b	Побитовая операция XOR
@|	a @| b	Побитовая операция ИЛИ
@<<	a @<< b	Сдвиг влево с сохранением знака
@>>	a @>> b	Сдвиг вправо с сохранением знака

Примеры выражений

Выбор бита:

При необходимости выбрать бит из параметра используется следующее выражение:

modules_st @& (1 @<< 7),

где:

• номер выбранного бита: 8
• название параметра: modules_st

Другие примеры выражений:

Валидация:

value * [Исправность зажигания]

Определение суммарного уровня топлива двух ДУТов:

([ДУТ 1]+[ДУТ 2])

Определение среднего уровня топлива по двум ДУТам:

([ДУТ 1]+[ДУТ 2])/2
