Структура интерфейса

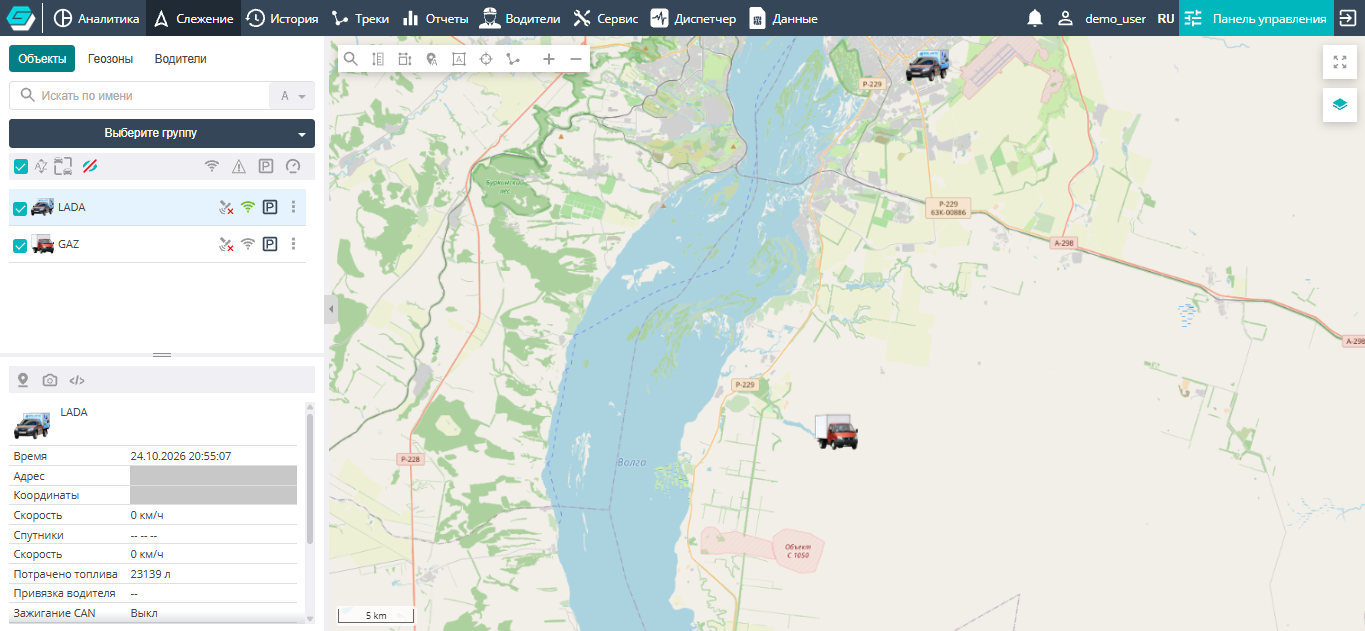

Основной экран системы устроен одинаково во всех разделах: сверху — верхняя панель с главным меню, под ней — рабочая область выбранного раздела. В разделах с картой рабочая область делится на левую панель со списками и карту, а в разделе «История» под картой добавляется информационная панель. На рисунке — раздел «Слежение», который по умолчанию открывается после входа.

Верхняя панель

Слева на панели — логотип поставщика услуг мониторинга (задаётся при персонализации) и главное меню. Пункты меню — разделы системы:

• Аналитика — ключевые показатели и диаграммы по объектам и водителям за период;
• Слежение — объекты на карте в реальном времени;
• История — трек, статистика и события объектов за выбранный период;
• Треки — построение и сравнение нескольких треков на одной карте;
• Отчёты — отчёты по объектам;
• Водители — статистика, рейтинг, аналитика и отчёты по водителям;
• Сервис — планирование и учёт технического обслуживания объектов;
• Диспетчер — текущие показания датчиков и события объектов в виде карточек;
• Данные — пакеты от устройств, сессии водителей и посуточная статистика объектов.

В меню видны только разделы, которые включены пользователю и разрешены его правами доступа (см. Ролевая модель и права доступа).

Справа на панели:

• Оповещения (колокольчик) — открывает панель со списком сработавших событий и тревог по объектам. Красный счётчик на колокольчике показывает число событий в списке (больше 9 — «9+»). Щелчок по событию выбирает объект; в шапке панели — выбор контейнеров, от которых получать оповещения, отключение звука и кнопка Подтвердить всё;
• имя пользователя — открывает окно профиля пользователя. Если вы смотрите систему глазами другого пользователя, здесь его имя, а в скобках — ваше;
• язык интерфейса (например, RU) — щелчок открывает список языков. Показывается, если в системе доступно больше одного языка;
• Панель управления — переход к настройкам объектов, геозон, пользователей и других справочников (см. Панель управления). Видна пользователям с ролями Пользователь, Интегратор и Администратор;
• выход — крайняя справа кнопка: завершает работу в системе и открывает страницу входа.

Левая панель

Левая панель есть в разделах «Слежение» и «История». Вкладки панели:

• Объекты — список объектов мониторинга: поиск, выбор групп, флажки показа на карте, кнопки сортировки, группировки и фильтров по состоянию. В строке объекта — индикаторы связи и движения и кнопка ⋮ с меню действий;
• Геозоны — список геозон и их показ на карте;
• Водители — список водителей.

Под списком — карточка выбранного элемента: для объекта это время последнего сообщения, адрес, координаты, скорость и показания датчиков. Над карточкой — кнопки быстрых действий: показать объект на карте, посмотреть фотографии с устройства, отправить команду.

Границу между списком и карточкой, как и правую границу панели, можно перетаскивать мышью, а саму панель — свернуть кнопкой на её правой границе.

Подробно вкладки описаны в разделе «Слежение»: Объекты, Геозоны, Водители.

Карта

Карта показывает объекты, отмеченные флажками на левой панели, их перемещения и геозоны. Карта есть, в частности, в разделах «Слежение», «История» и «Треки».

• В левом верхнем углу — панель инструментов: поиск места на карте, измерение расстояния и площади, подписи объектов и геозон, масштаб. В разделе «Слежение» здесь же — слежение за выбранным объектом и след объектов, в разделе «История» — переключатель Показывать все треки.
• В правом верхнем углу — кнопки полноэкранного режима и выбора картографической подложки.
• В левом нижнем углу — масштабная линейка.
• В разделе «История» в правом нижнем углу — панель воспроизведения трека и переключатели того, что показывать на треке (стоянки, заправки, события и т. п.).

При наведении указателя на объект появляется всплывающее окно с его данными. Все инструменты карты описаны на странице Карта.

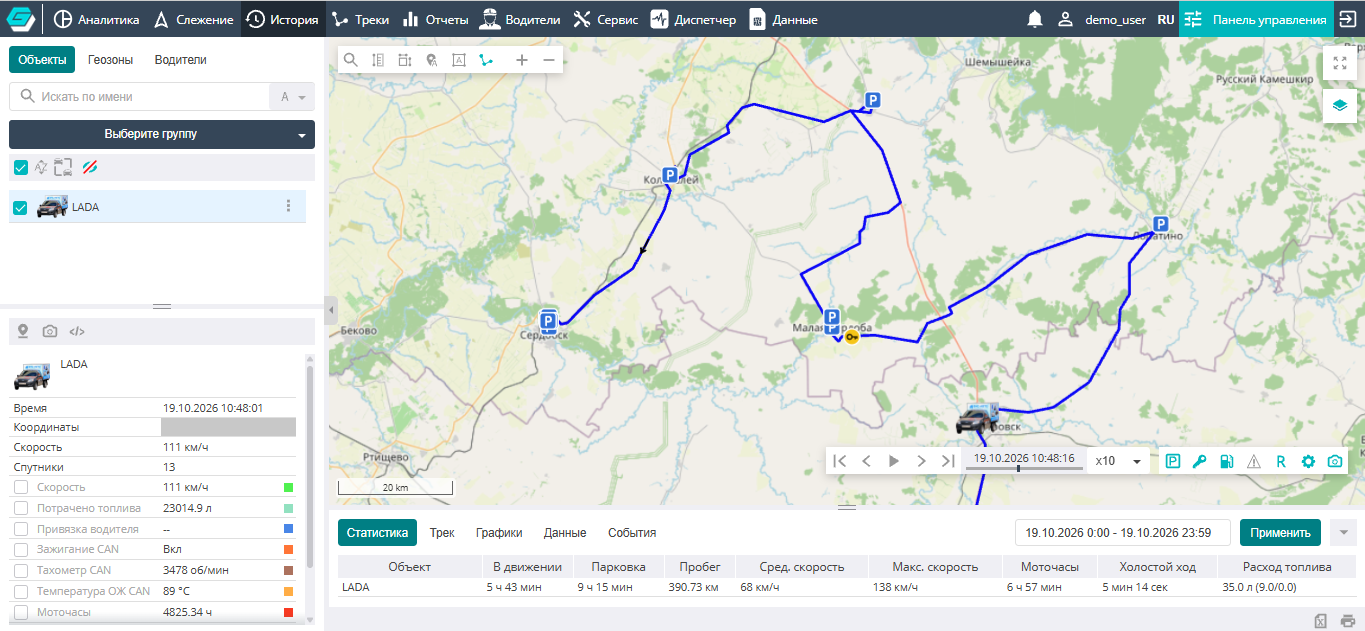

Информационная панель

Информационная панель есть только в разделе «История» и расположена под картой:

Над таблицей — вкладки, поле периода, кнопка Применить и кнопка со стрелкой, которая сворачивает панель (повторное нажатие разворачивает её). Границу между картой и панелью можно перетаскивать мышью. Вкладки панели:

• Статистика — сводные показатели по объектам: время в движении и на парковке, пробег, скорость, моточасы, холостой ход, расход топлива. Вкладка видна, если пользователю доступен раздел «Отчёты»;
• Трек — движения и стоянки;
• Графики — графики датчиков объекта вместе с треком;
• Данные — данные датчиков выбранного объекта;
• События — сработавшие события и тревоги.

В правом нижнем углу — кнопки выгрузки таблицы в Excel и печати.
