Графики

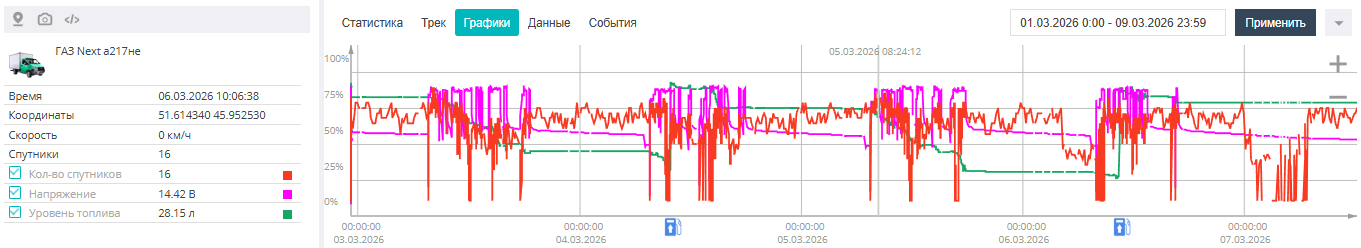

На графиках отображаются значения датчиков, установленных на выбранном объекте (датчик температуры двигателя, датчик уровня топлива и др.), за указанный интервал времени. Увеличить или уменьшить масштаб по оси времени можно при помощи иконок «+» и «−» в правой части области графиков или колесиком мыши. Также можно передвигать ползунок, отвечающий за размер информационной панели, и настроить удобные для работы и анализа размеры области графиков.

В панели слева можно воспользоваться чекбоксами, чтобы включить/выключить отображение настроенных датчиков объекта: данные по топливу, зажиганию, скорости и др. Цвет, расположенный напротив определённого параметра датчика, соответствует цвету кривой на графике.

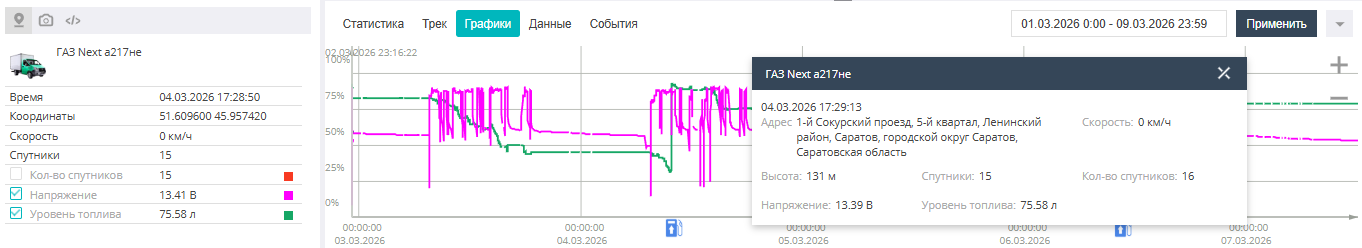

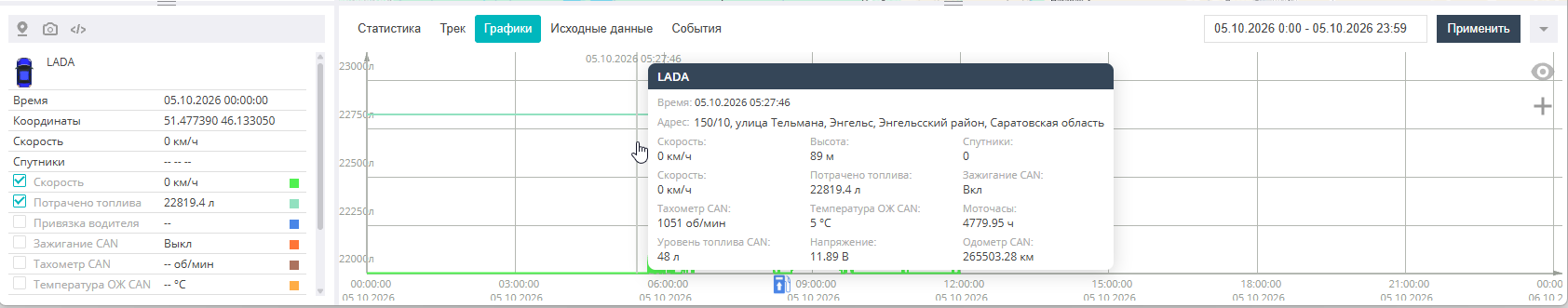

При наведении указателя на область графиков появляется всплывающее окно со временем, адресом объекта и значениями базовых и настроенных датчиков в момент под указателем. Окно следует за указателем; если на графиках несколько объектов, оно выводится для объекта, чей график ближе всего к указателю.

Окно можно выключить кнопкой в правом верхнем углу области графиков, над кнопками масштаба; повторное нажатие () включает его снова. По умолчанию окно включено.
