Просмотр данных в виде графика

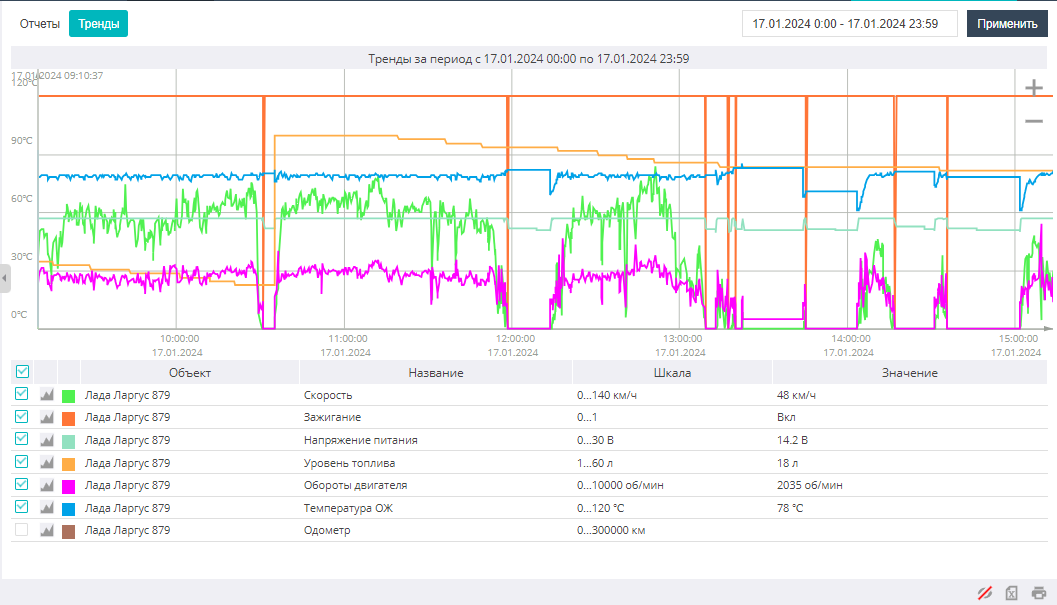

Вкладка Графики предназначена для визуального анализа значений датчиков за выбранный интервал времени. Одновременно можно видеть значения нескольких датчиков от различных объектов. По умолчанию, виден весь выбранный интервал времени, но видимый на экране интервал времени можно уменьшить, нажав на иконку со знаком минус в правом верхнем углу вкладки Графики или прокрутив колесо манипулятора мышь.

Ниже области графиков приведен список графиков датчиков с указанием объекта, которому они принадлежат, шкалы параметров датчиков и значения на срезе. Чекбоксы позволяют управлять видимостью графика датчика.

В области графика выводятся пиктограммы сливов и заправок, зафиксированных у объекта, с указанием значения в литрах слива или заправки.

Табличную информацию со вкладки Графики можно выгрузить в файл формата MS Excel, распечатать на принтере или сохранить как файл PDF, кликнув по иконке принтера в правом нижнем углу страницы. Графики можно распечатать на принтере или сохранить как файл PDF.

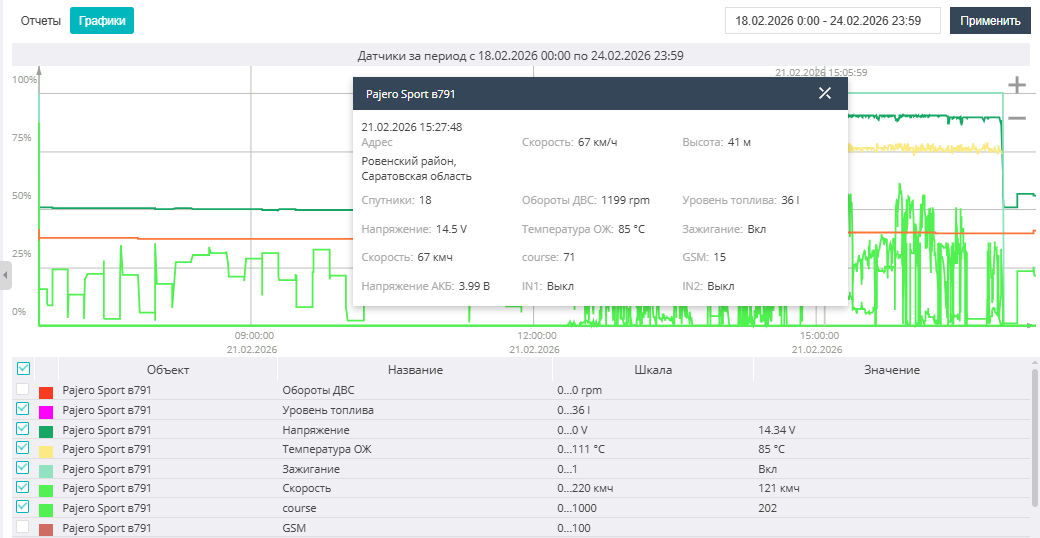

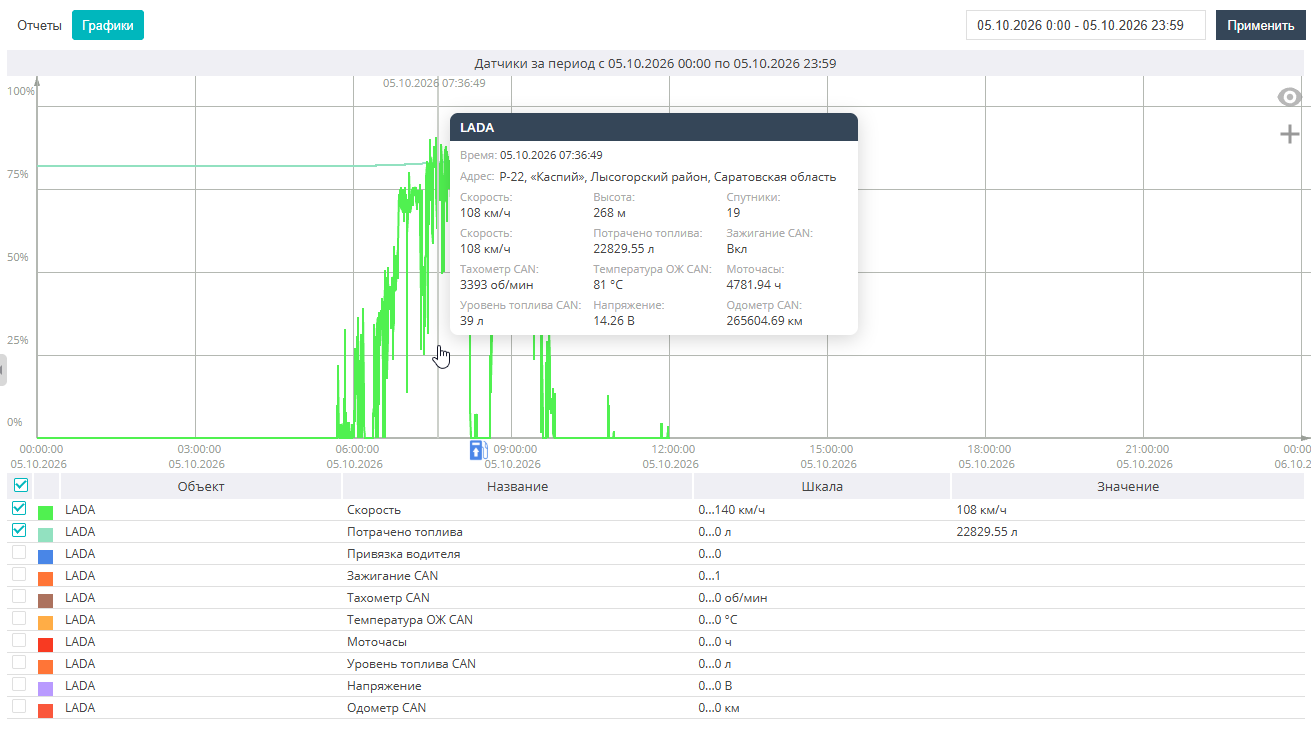

Чтобы увидеть значения датчиков в определённый момент времени, наведите указатель на область графиков. Появится всплывающее окно со временем, адресом объекта и значениями его основных параметров и настроенных датчиков. Окно следует за указателем; если на графиках несколько объектов, оно выводится для объекта, чей график ближе всего к указателю.

Окно можно выключить кнопкой в правом верхнем углу области графиков, над кнопками масштаба; повторное нажатие () включает его снова. По умолчанию окно включено.
